Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Bar layar | Tempat asal: | Jiangsu, Cina |
---|---|---|---|
Bahan: | SS304 Stainless Steel | warna: | Perak |
Kekuasaan: | bervariasi dari model yang berbeda | Layanan hidup: | > 10 tahun |
Cahaya Tinggi: | layar bar limbah,langkah layar air limbah |

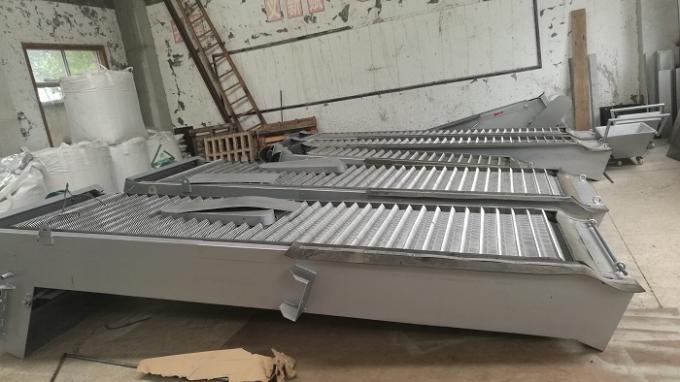

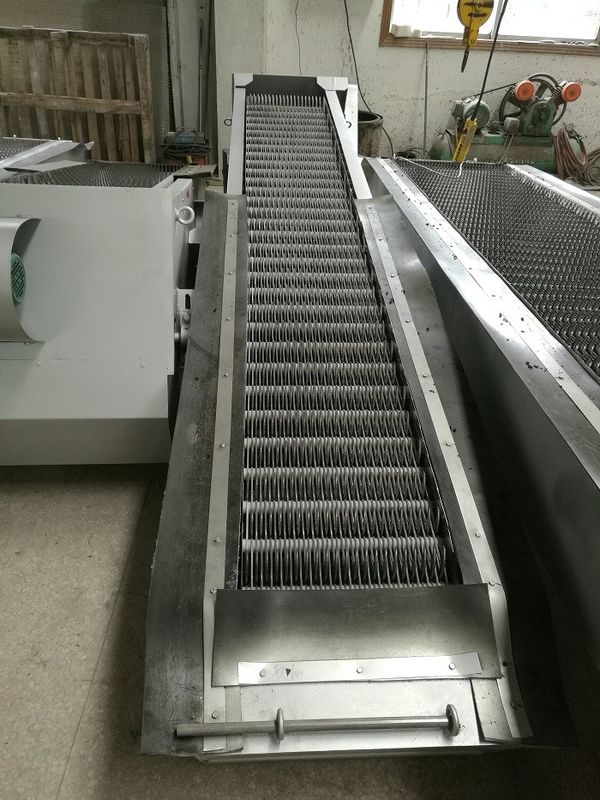

Penghapusan Solid Mekanik Fine Bar Layar Dalam Industri Pembuatan Kertas
Layar bilah putar dipasang di inlet stasiun pompa atau sistem pengolahan air. ini
terdiri dari pedestal, tonjolan berbentuk bajak spesifik, piring garu, rantai lift dan motor
unit peredam dll. Dirakit ke ruang berbeda sesuai dengan laju alir yang berbeda atau

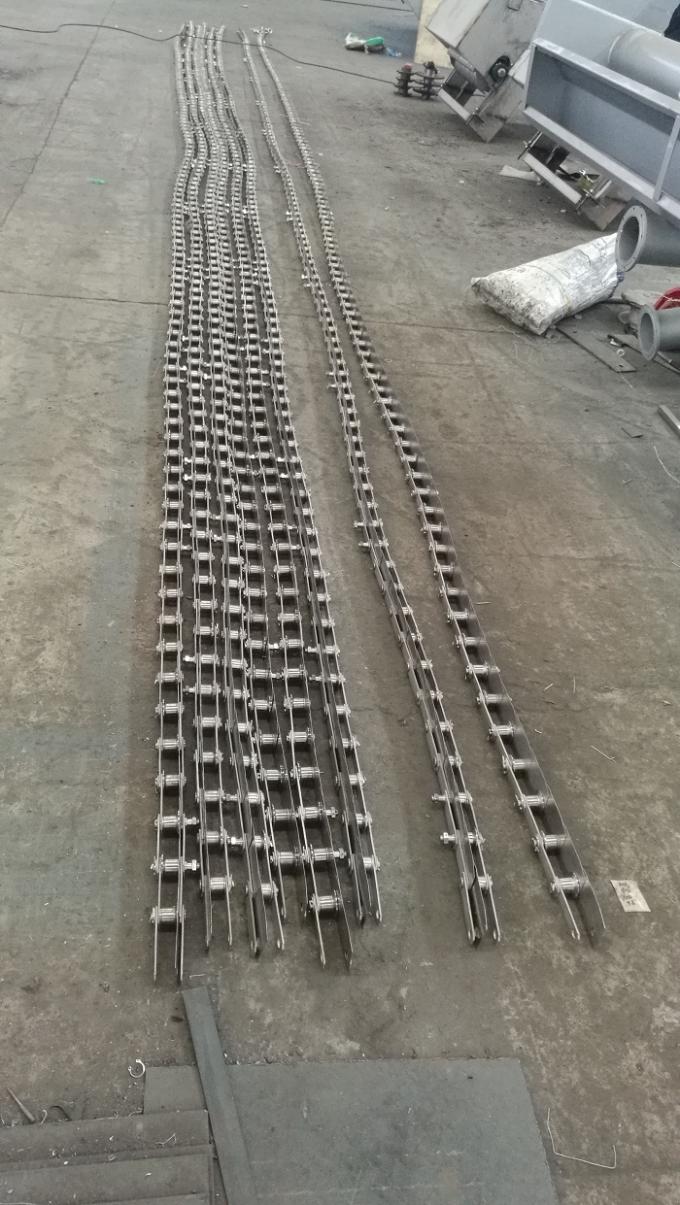

lebar saluran. piring penggaruk, yang dipasang di rantai lift, mulai gerakan searah jarum jam
di bawah drive dari perangkat penggerak, mengaitkan residu dari bawah ke atas bersama dengan
rantai lift. Di bawah pengaruh panduan kemudi dan roda pemandu, residu akan habis
oleh gravitasi sementara pelat penggaruk mencapai bagian atas layar bar. The rake tines pindah ke
bawah peralatan dan mulai bekerja untuk putaran lain, residu bergerak terus menerus.
fitur
♦ Unit penggerak langsung didorong oleh peredam gigi cycloidal atau peredam gigi heliks yang
menunjukkan sifat stabilitas kerja, kebisingan rendah, kemampuan beban besar dan efisiensi tinggi di
menyampaikan.
♦ Struktur sederhana dengan ukuran yang kompak, mudah dipasang dan dipindahkan. Perangkat dapat membersihkan diri
saat bekerja, mudah dirawat.
♦ Mudah dioperasikan, dapat dikontrol langsung di tempat atau jarak jauh.
♦ Sertakan perangkat perlindungan overload, mesin akan mati secara otomatis ketika
malfungsi terjadi untuk menghindari kerusakan.
♦ Ketika lebar perangkat melebihi 1500mm, akan dibuat menjadi mesin paralel untuk memastikan
kekuatan keseluruhan.
Parameter teknik
Model | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Diameter Drum (mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Drum Panjang I (mm) | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | ||
Transport Tube d (mm) | 219 | 273 | 273 | 300 | 300 | 300 | 360 | 500 | ||
Lebar Kanal b (mm) | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | ||
Kedalaman Air Max H4 (mm) | 350 | 150 | 540 | 620 | 750 | 860 | 960 | 1050 | ||
Sudut Pemasangan | 35 ° | |||||||||
Saluran Kedalaman H1 (mm) | 600-3000 | |||||||||
Tinggi Discharge H2 (mm) | Disesuaikan | |||||||||
H3 (mm) | Dikonfirmasi oleh jenis peredam | |||||||||
Panjang Instalasi A (mm) | A = h * 1.43-0.48D | |||||||||
Total Panjang L (mm) | L = H * 1.743-O.75D | |||||||||
Laju aliran (m / s) | 1.0 | |||||||||
Volume (m3 / jam) | Mesh (mm) | 0,5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 |
1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | ||
2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 | ||
3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | ||
4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | ||
5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 |
Model Parameter | HLCF-500 | HLCF-600 | HLCF-700 | HLCF-800 | HLCF-900 | HLCF-1000 | HLCF-1100 | HLCF-1200 | HLCF-1300 | HLCF-1400 | HLCF-1500 | ||
Kedalaman Aliran H3 (m) | 1.0 | ||||||||||||
Kecepatan Aliran V2 (m / s) | 0,8 | ||||||||||||
Jarak Grid B (mm) | 1 | Laju Aliran Q (㎡ / s) | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,4 | 0,43 | ||
15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 | 0,55 | ||
30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,4 | 0,45 | 0,49 | 0,53 | 0,57 | ||
40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,6 | ||
50 | 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 |
