Nama Produk: | Bar layar | Tempat asal: | Jiangsu, Cina |
---|---|---|---|
Bahan: | SS304 Stainless Steel | Model: | 1000 |
Diameter Drum (mm): | 700 | Transport Tube d (mm): | 273 |
Cahaya Tinggi: | mekanik layar halus,layar bar limbah |

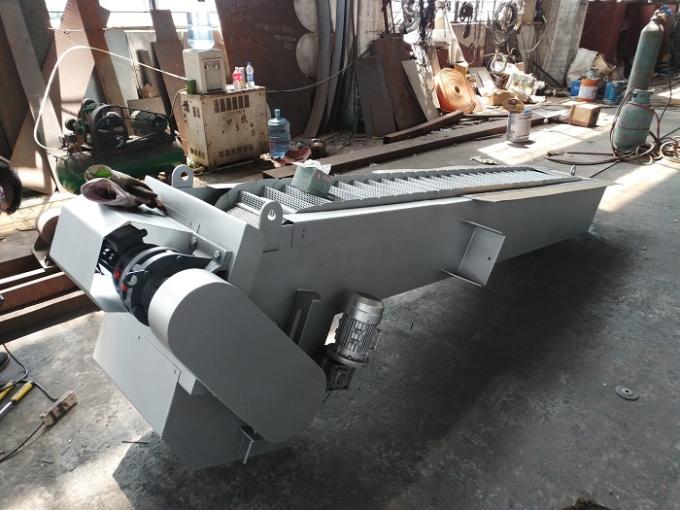

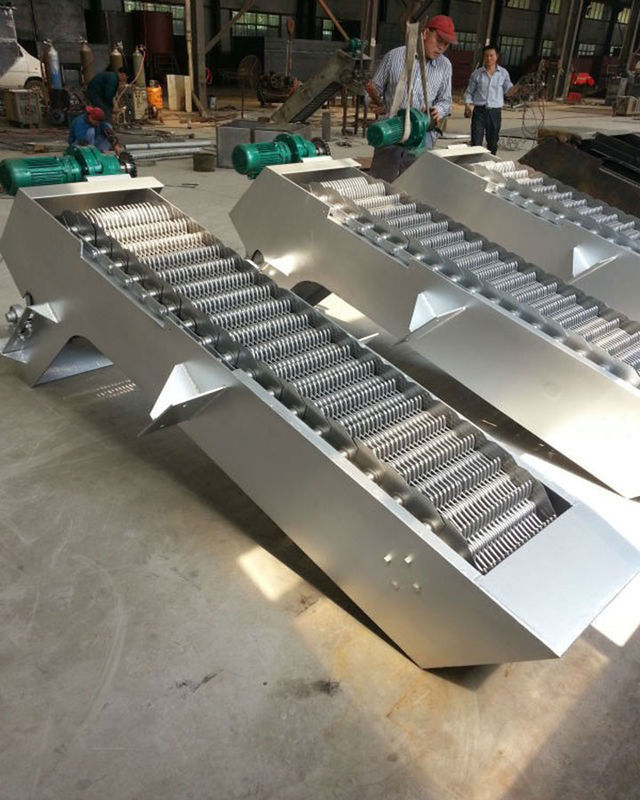

Stainless Steel Mekanik Bar Screen Dengan Self-Cleaning Otomatis
Bar layar terutama terdiri dari perangkat didorong, fasilitas gigi menyapu, fasilitas Flush dll, yang
dirakit menjadi kelompok rantai gerinda putar oleh gigi penggaruk yang unik, didorong oleh peredam Motor,
rantai gigi rake akan gerakan Rotary sebagai aliran balik.
Ketika rantai gigi rake beroperasi ke bagian atas peralatan, karena panduan Jenewa
roda dan kurva, yang menghasilkan gerakan pembersihan diri relatif antara setiap kelompok penggaruk
gigi, sebagian besar drop-down padat oleh gravitasi. Bagian lain membersihkan serba-serbi yang menempel
gigi rake oleh gerakan Reverse penyapu.
fitur
♦ Unit penggerak langsung didorong oleh peredam gigi cycloidal atau peredam gigi heliks yang
menunjukkan sifat stabilitas kerja, kebisingan rendah, kemampuan beban besar dan efisiensi tinggi di
menyampaikan.
♦ Struktur sederhana dengan ukuran yang kompak, mudah dipasang dan dipindahkan. Perangkat dapat membersihkan diri
saat bekerja, mudah dirawat.
♦ Mudah dioperasikan, dapat dikontrol langsung di tempat atau jarak jauh.
♦ Sertakan perangkat perlindungan overload, mesin akan mati secara otomatis ketika
malfungsi terjadi untuk menghindari kerusakan.
♦ Ketika lebar perangkat melebihi 1500mm, akan dibuat menjadi mesin paralel untuk memastikan
kekuatan keseluruhan.
Parameter teknik
Model | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Diameter Drum (mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Drum Panjang I (mm) | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | ||
Transport Tube d (mm) | 219 | 273 | 273 | 300 | 300 | 300 | 360 | 500 | ||
Lebar Kanal b (mm) | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | ||
Kedalaman Air Max H4 (mm) | 350 | 150 | 540 | 620 | 750 | 860 | 960 | 1050 | ||
Sudut Pemasangan | 35 ° | |||||||||
Saluran Kedalaman H1 (mm) | 600-3000 | |||||||||
Tinggi Discharge H2 (mm) | Disesuaikan | |||||||||
H3 (mm) | Dikonfirmasi oleh jenis peredam | |||||||||
Panjang Instalasi A (mm) | A = h * 1.43-0.48D | |||||||||
Total Panjang L (mm) | L = H * 1.743-O.75D | |||||||||
Laju aliran (m / s) | 1.0 | |||||||||
Volume (m3 / jam) | Mesh (mm) | 0,5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 |
1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | ||
2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 | ||
3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | ||
4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | ||
5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 |
Model Parameter | HLCF-500 | HLCF-600 | HLCF-700 | HLCF-800 | HLCF-900 | HLCF-1000 | HLCF-1100 | HLCF-1200 | HLCF-1300 | HLCF-1400 | HLCF-1500 | ||
Kedalaman Aliran H3 (m) | 1.0 | ||||||||||||
Kecepatan Aliran V2 (m / s) | 0,8 | ||||||||||||
Jarak Grid B (mm) | 1 | Laju Aliran Q (㎡ / s) | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,4 | 0,43 | ||
15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 | 0,55 | ||
30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,4 | 0,45 | 0,49 | 0,53 | 0,57 | ||
40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,6 | ||
50 | 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 |
